那么什么是M(ANA )，ANA就是模拟量Analog的缩写，M(ANA)就是西门子模拟量?？榈穆呒?。M(ANA)的主要作用就是作为测量回路的基准点，相当于一把尺子的0刻度。

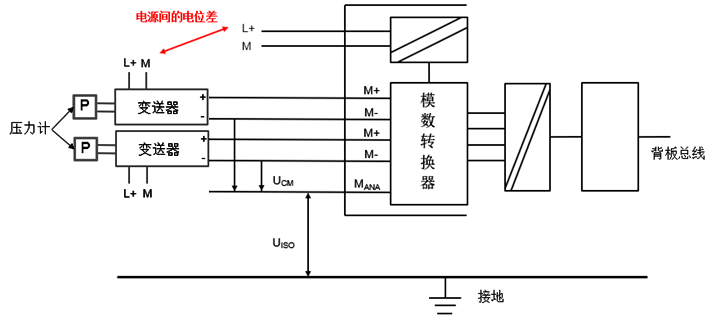

M(ANA)应该怎么连接呢？我们一起看一下下图：
?？榈牡缭从氡渌推鞯牡缭聪嗷ザ懒ⅲ绻秸叩缭创嬖诘缥徊?，变送器的信号负端与模拟量输入的M-就存在共模电位差U(CM) 。如果U(CM)超过?？樵市淼南拗?，就需要将M(ANA)与M-进行短接，如果U(CM)与地的隔离电压U(ISO)超过?？橄拗?，还需要将U(CM)与地进行连接，这时测量回路就被迫以大地为基准点了。
如果连接的是二线制电流传感器或者与?？榈缭聪嗤拇衅鳎捎诿挥泄材５缥徊頤(CM)，不需要短接M(ANA)与M-。
在现场经?？吹奖渌推魇褂玫缭吹腗端作为信号的负端，这种情况下整个测量回路的基准点就是电源的M端了，这时也需要将M(ANA)与M(或者M-)进行短接。
如果超过共模电位差U(CM)而没有短接M(ANA),转换后的测量值就会超上下限变成32767或者-32768，严重的情况下?？樯栈?，所以说M(ANA)端子的连接非常重要?。。?br />

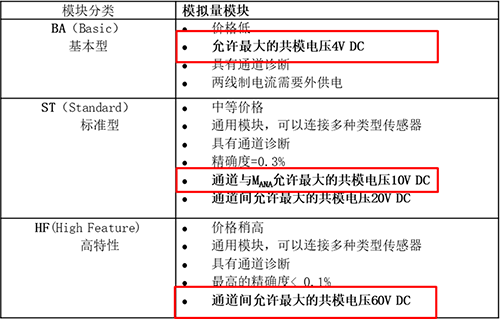

顺便提一下，不同等级?？镸(ANA) 与信号负端U(CM)的限值也是不同的?；拘湍Ｄ饬渴淙肽？樵市碜畲蟮墓材５缪故侵绷?V，标准型是直流10V，高特性是直流30V，通道间是直流60V,所以在条件允许的情况下，最好选择限值高的?？?。
作者：崔坚(擅长西门子全集成自动化系统和技术，包括S7-PLC自动化系统，网络通讯，Profinet网络，工厂网络系统，工业远程通信，工业信息安全，工业边缘计算)
