红外测温仪外形结构及安装图
1、设备安装
在本文昌晖仪表以某品牌固定式红外测温仪为例。全通径球阀直接与设备预留口连 接。窥视管一端与大法兰焊接在一起，并通过大法兰与全通径球阀连接；窥视管另一端(带螺纹)与小法兰连接， 并通过小法兰与恒温?；ぜ刑琢?。
2、仪表空气连接
由系统过来的仪表空气依次通过空气压力调节器、空气流量调节器后，从入口进入恒温保护夹套，从 出口出来后，再从恒温?；ぜ刑咨系目掌瞪谝来瓮ü庸堋⑷ň肚蚍?、设备预留口进入炉膛。

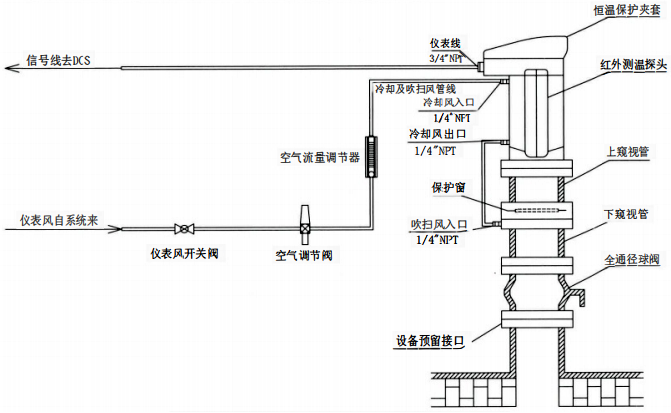

红外测温仪表安装和仪表空气连接如下图所示。
3、探头装配

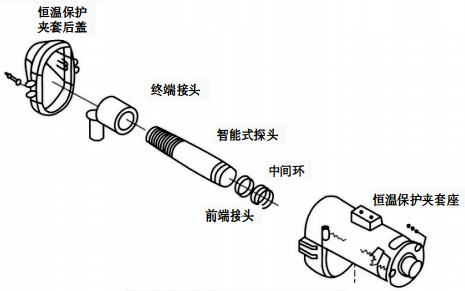

固定式红外测温仪探头装配组成如下图所示，将中间环从红外测温仪探头前端套到探头上， 然后把前端接口安装在探头前端，扭紧为止。把终端接口从红外测温仪探头后端套到探头上，直到探头与终端接口顶紧为止，这时，让终端接口上的三个螺钉对准红外探头上的三条沟槽，并扭紧螺钉。
打开恒温?；ぜ刑缀蟾?，把装配好的红外测温仪探头放入恒温?；ぜ刑啄诓靠涨焕?，适当用力，直到探头前端的鼻形接头卡进夹套内的橡胶密封圈为止。
