仪表安装的规范性毋庸置疑，严格遵循规范来安装仪表，看似非常教条，但可最大程度降低和规避出事故时的责任和风险，假如仪表人都是根据某人分享的经验来做事，风险迟早伴你左右。先随昌晖仪表工程师来看看几则规范，看看规范里怎么说。
◆GB 50093-2013《自动化仪表工程施工及质量验收规范》
第7.4.8条正文：电缆导管与检测元件或现场仪表之间，宜用挠性管连接，应设有防水弯。与现场仪表箱、接线箱、接线盒等连接时应密封，并应固定牢固。
其条文说明：为了防止灰尘、水或其他液体进入检测元件或现场仪表，可采用挠性管连接，有些工程也有电缆导管与检测元件或现场仪表采用断开连接，电缆进入检测元件或现场仪表时采用密封件。
◆SH/T3521-2013《石油化工仪表工程施工技术规程》
第8.4.7条正文：?；す苡刖偷匾潜砼?、仪表箱、接线箱、穿线盒等部件连接时，应有密封措施，并将管固定牢固。?；す芄芸谟Φ陀谝潜砩璞附呖谠?50mm，与检测元件或就地仪表之间宜采用挠性管连接，当不采用挠性管连接时，管末端应加工成喇叭口或带护线帽。?；す艽由舷蛳路笊枋?，在最低点应加排水三通。仪表及仪表设备进线口应用电缆密封接头密封。
◆SH/T3019-2016《石油化工仪表管道线路设计规范》
第7.3.6条正文：?；す苡爰觳庠蛳殖∫潜碇?，采用挠性管连接时，?；す芸谟Φ陀谝潜斫呖谠?50mm，?；す艽由舷蛳路笊柚烈潜硎?，在管末端应加排水三通。当?；す苡胍潜碇洳徊捎媚有怨芰邮?，管末端应带护线帽(护口)或加工成喇叭口。
◆HG/T20512-2014《仪表配管配线设计规范》
第8. 1. 13条正文：现场仪表、接线箱、就地仪表盘(柜)的电缆进出口外侧电缆的?；?，宜采用下列两种方式:
①连续式：电缆密封接头挠性管与镀锌焊接钢管连接。
②非连续式：电缆密封接头加电缆桥架或电缆密封接头加镀锌焊接钢管。
根据以上规范内容可见，挠性管不是必须要安装的。挠性管能起到一定的防机械损坏、防腐蚀、防高温、防水防老化和挠性牢固性兼顾等特点，若出于防护和施工便捷性考虑是可以使用的。
实际上，此处配线分为“连续式”和“非连续式”两种形式。
①连续式：电缆在钢管或挠性管内完整地得到?；?，无外露之处，不易受机械外伤，一般有2种做法：
a、?；じ止堋缋乱胱爸谩潜砩璞附呖?，电缆不裸露。

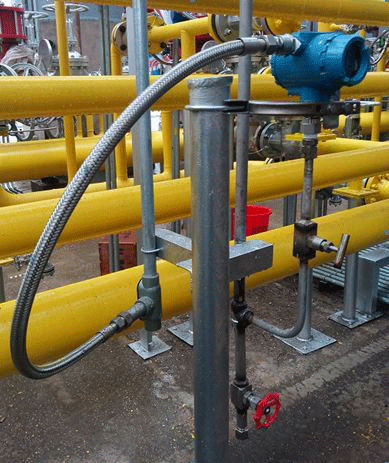

b、?；じ止堋缋乱胱爸玫哪有怨堋潜砩璞附呖?，电缆不裸露，如下图。
②非连续式：电缆从现场仪表或接线箱引出后的一段较短距离内，?；す苁嵌峡?，一小段电缆是裸露的，没有加以?；ぁ３＜龇ǎ?/span>

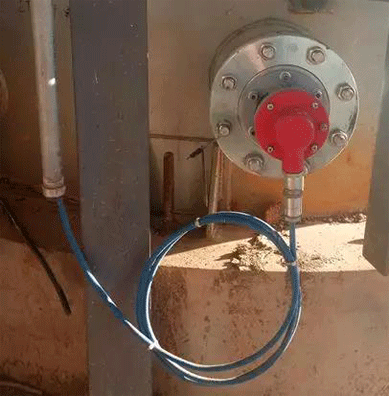

a、保护钢管→裸露一小段电缆→电缆引入装置→仪表设备进线口，如下图
出于防爆考虑，关键是要有电缆引入装置(也称电缆密封件等)。常见电缆引入装置有防爆格兰、防爆Y型密封接头等，其密封形式一般有弹性密封圈、金属或复合密封圈和填料三种，无论使用何种电缆引入装置，需使用达到对应防爆等级的产品。
值得注意的应考虑?；す茏陨隙路笊枋钡呐潘侍猓鲜龉娣队型萍鲎龇?。
容易疏忽的一点
根据GB 50058-2014《爆炸危险环境电力装置设计规范》，第5.4.3条第5款正文：
①在正常运行时，所有点燃源外壳的450mm范围内应做隔离密封。
②直径50mm以上钢管距引入的接线箱450mm以内处应做隔离密封。
即电缆引入装置应在仪表设备外壳450mm范围内实施。如：
a、现场仪表→?；じ止?长度＞450mm)→防爆Y型密封接头→?；じ止埽?br /> b、现场仪表→无电缆引入装置的挠性管(长度＞450mm)→防爆Y型密封接头→?；じ止埽淮肆街峙湎呔牍娣兑蟛环?。
关于电缆防爆密封措施和实施方法可查阅GB3836-2010、GB50093-2013、GB50058-2104和GB50257-2014相关章节内容。
防爆区的隔爆和增安现场仪表、接线箱进线口处不是必须使用挠性管的，你耐心看完本文就明白其中道理了。
