如何实现两个S7-400之间的数据传输与交换

2019/7/4 11:47:39 人评论次浏览分类：PLC应用文章地址：http://www.jczxnmz.cn/tech/2591.html

在大型项目中，经?；嵊龅酱右桓?a href="http://www.jczxnmz.cn/product/list_94.html" target="_blank">PLC将数据信息传输到另一个PLC，以达到大型系统的分离控制，节约项目成本。昌晖仪表详细介绍如何实现两个S7-400之间的数据传输与交换。

新建一个项目进行硬件组态

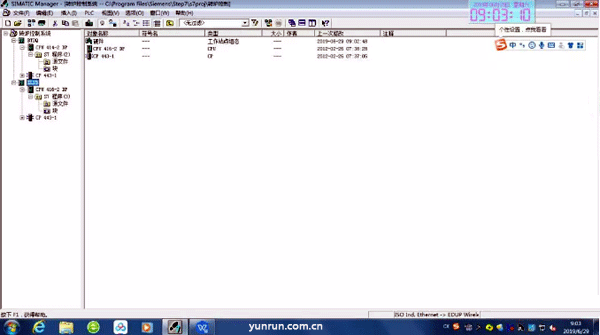

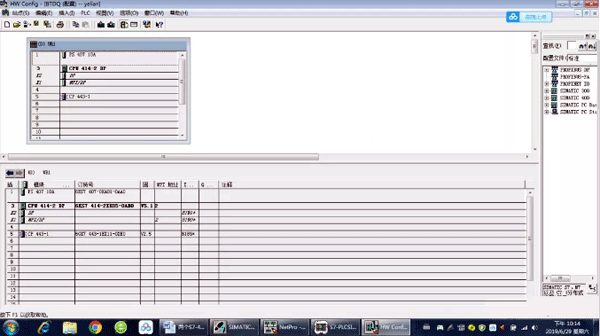

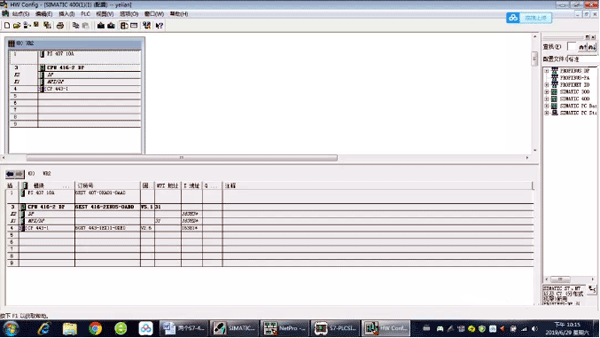

插入两个 SIMATIC 400站点，然后对两个站点进行硬件组态，CPU分别选用CPU414-2DP，CPU416-2DP，通信?？檠∮肅P443-1，硬件组态画面如图所示：
S7-400硬件组态画面

设置两个CP443-1?？榈牟问?，建立一个以太网网络，如图：
设置两个CP443-1?？榈牟问⒁桓鲆蕴? src=

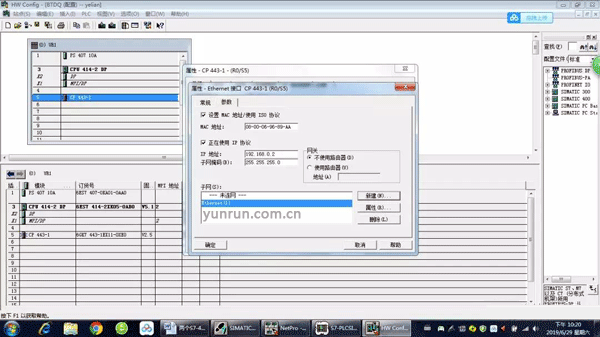

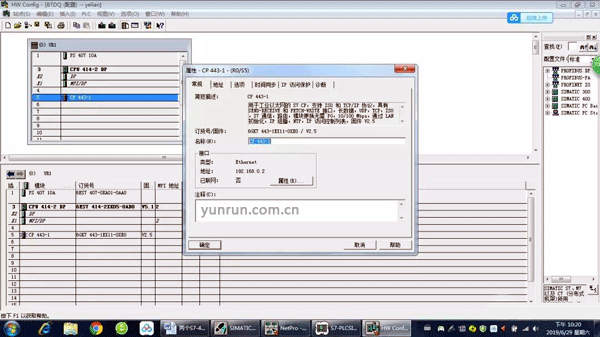

点击属性，在出现的参数对话框中输入相应的MAC地址，IP地址，子网掩码等相关参数
CP443-1?？樯柚肐P

新建一个Ethernet连接后点击确定按钮完成单个CP443-1的设置，另外一个CP443-1通信模块的设置同理，但要注意的是IP地址必须保证在同一个网段，并保证与其他设备地址不相冲突。
CP443-1?？橐柚孟嗤琁P

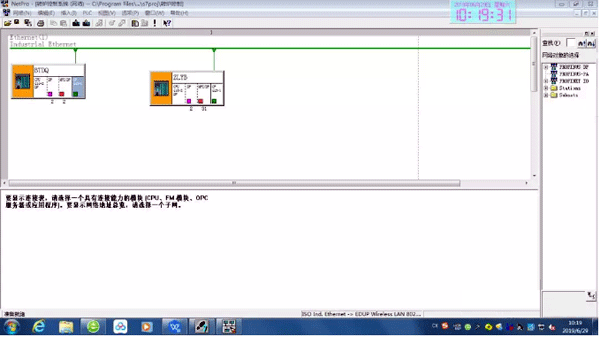

网络组态
完成了两个CP443-1通信?？榈纳柚煤?，对两个PLC硬件部分分别进行下载，然后点击Network Configration开始进行网络组态：

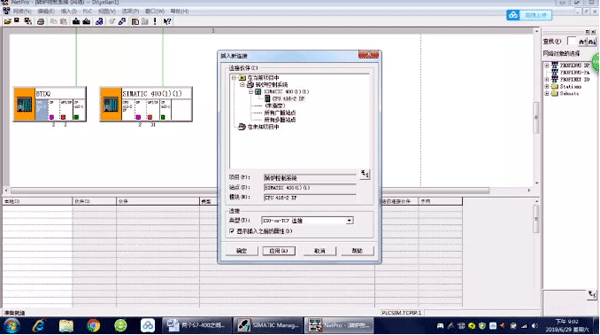

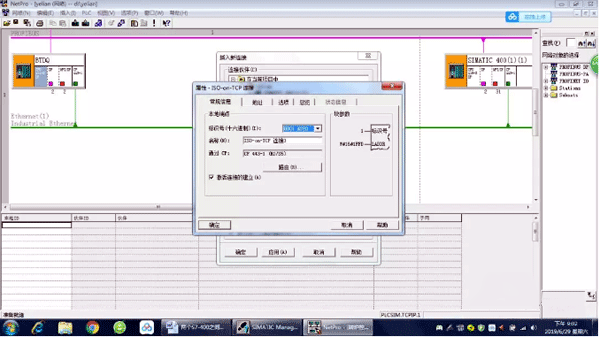

分别选中网络组态中的CPU，点击鼠标右键，插入一个新的网络链接，如图所示

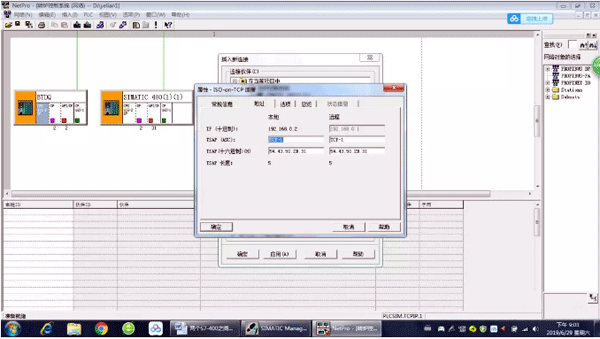

在这里要记住本地ID号和LADDR号(即CP443-1通信?？榈牡刂泛?，以便在后面编制数据发送与接收程序时应用。完成后的网络组态如图所示。保存并编译，将网络组态分别下载到两个相应的PLC。

编写通信程序

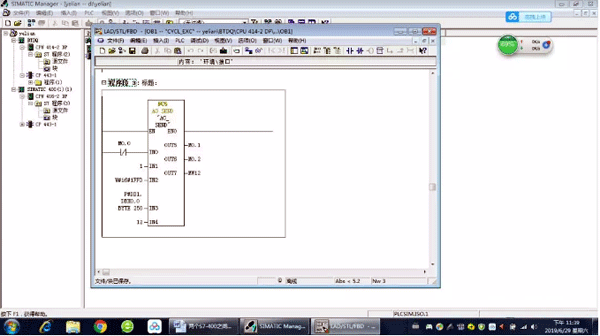

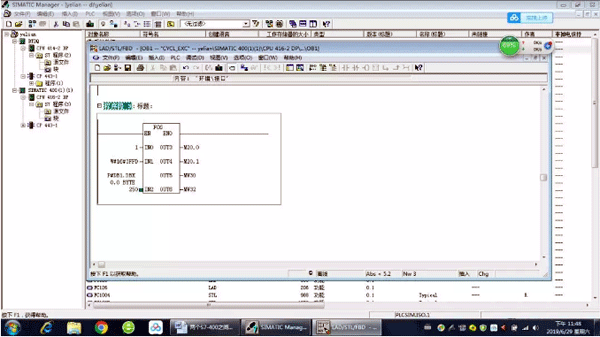

1、在第一个S7-400站点中创建FC5，FC6发送与接收块和DB1，DB2数据块，在OB1主循环程序中编写程序调用FC5，如图所示
